ZSG直線振動篩

應用范圍：

該產品系篩分設備，廣泛用于電力、礦山、冶煉、化工、建材等行業的物料篩分。

適用物料：

河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石、建筑垃圾等

合作案例：

山美、南方路基等

查看產品專題：

0373-5701114

產品簡介

ZSG系列直線振動篩是一種篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途廣泛，是高爐糟下、焦化廠、選礦廠常用的篩分機械，該是篩機振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡單等優點。

產品特點

● 動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要。
● 篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求。
● 結構簡單易操作，外型美觀，整機剛度與各部強度大，相對能耗少，篩分效率高。
● 相對體積小、重量輕，單位設備體積和重量處理能力大，便于系統工藝布置。
● 篩面結構與類型模塊化設計，更換方便，可滿足不同環境作業需要。

工作原理

ZSG系列重型振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩則落則落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。
$\"ZSG直線振動篩工作原理\"$

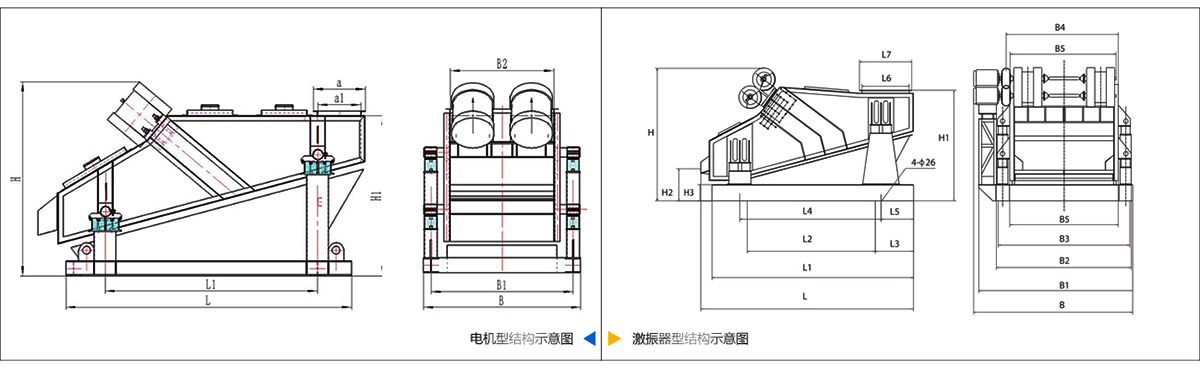

技術參數

振動電機型技術參數

型號	L（mm）	B（mm）	H（mm）	入料粒度（mm）	處理量（t/h）	電機型號	電機功效（kW）	參考總重（kg）	雙振幅（mm）
ZSG918	1810	1420	1575	≤120	50~100	YZO-20-6	1.5×2	1710	5~10
ZSG0924	2400	1370	1630	≤120	50~100	YZO-20-6	1.5×2	1900
ZSG1020	2000	1620	1584	≤150	50~100	YZO-20-6	1.5×2	2070
ZSG1030	3000	1620	1800		50~100	YZO-25-6	1.8×2	2630
ZSG1224	2400	2190	1320		80~200	YZO-30-6	2.2×2	2300
ZSG1230	3000	2190	1800		80~200	YZO-40-6	3.0×2	2863	8~12
ZSG1530	3000	2490	2180		120~300	YZO-50-6	3.7×2	3690	5~10

激振器型技術參數

型號	篩面面積（m²）	給料粒度（mm）	處理量（t/h）	雙振幅（mm）	激振器型號	功率（kW）	L（mm）	B（mm）	H（mm）
ZSG1536	5.4	<200	50-360	8-12	JZ-75-6	2×4.0	3675	2660	2220
ZSG1540	6		50-400		JZ-75-6	2×4.0	4000	2660	2300
ZSG1836	6.48		60-460		JZ-100-6	2×5.5	3620	3140	2230
ZSG1848	8.64		80-500		JZ-130-6	2×5.5	4800	3140	2950
ZSG2040	8		80-560		JZ-130-6	2×5.5	4000	3160	2300
ZSG2050	10		90-600		JZ-160-6	2×7.5	5000	3260	2730
2ZSG1536	5.4		50-360		JZ-160-6	2×5.5	3675	2660	2340
2ZSG1540	6		50-400		JZ-100-6	2×5.5	4000	2660	2700
2ZSG1836	6.48		60-460		JZ-130-6	2×5.5	3620	3140	2250
2ZSG1848	8.64		80-500		JZ-180-6	2×7.5	4800	3140	3250
2ZSG2040	8		80-560		JZ-180-6	2×7.5	4000	3160	2700
2ZSG2050	10		90-600		JZ-200-6	2×7.5	5000	3260	2940
